FAケーブル

FA CABLE

『サンライト』シリーズ 名称変更のお知らせ

平素は格別のご高配を賜り、誠にありがとうございます。

この度、より多くのお客様からの認知獲得を目指し、 『サンライト』シリーズの名称を英語表記である

『SUNLIGHT』へ変更させていただく運びとなりました。

また、同シリーズの一部に仕様変更もございます。

新着情報ページにてお知らせを掲示しております。詳細はそちらをご覧ください。

FA分野の汎用ケーブルとしてご利用ください。

太陽ケーブルテックのサンライトシリーズは、FAの現場で要求される、柔軟性・耐油性・耐熱性・耐ノイズ性・難燃性・耐薬品性・耐水性・耐摩耗性・作業性等の特性を備えたFA用ケーブルです。
サイズと品種も多彩に取り揃えておりますので、機械周り等の配線に汎用的にご使用いただけます。
当社標準在庫品として、お客様からの短納期・小ロットといったご要望にもお応えいたします。

汎用からのグレードアップに。
ケーブルキャリア用はこちら。

太陽ケーブルテックTBF

  • ケーブルキャリア用ケーブルのエントリーモデル
  • 導体に細線導体の採用しており、中低速可動のケーブルキャリア配線に最適です。

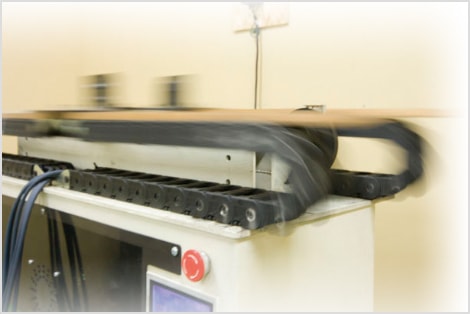

  • ケーブルキャリア試験 500万回以上(実力1000万回以上)
  • UL2517(300V 105℃) ・ UL2501(600V 105℃)をラインナップ
300V以下で使用する移動用電子機器 配線用

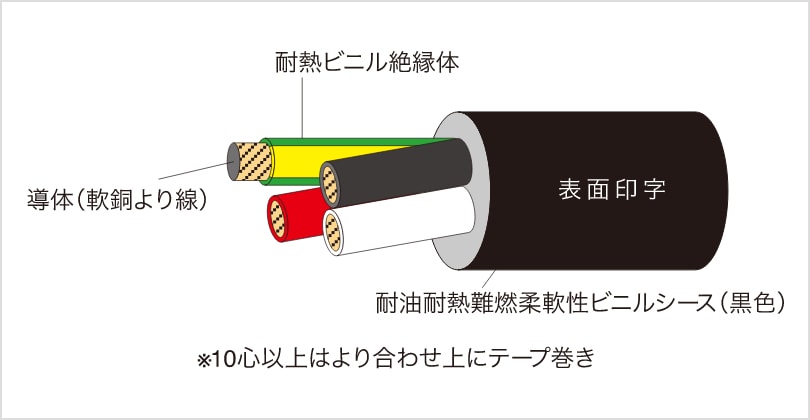

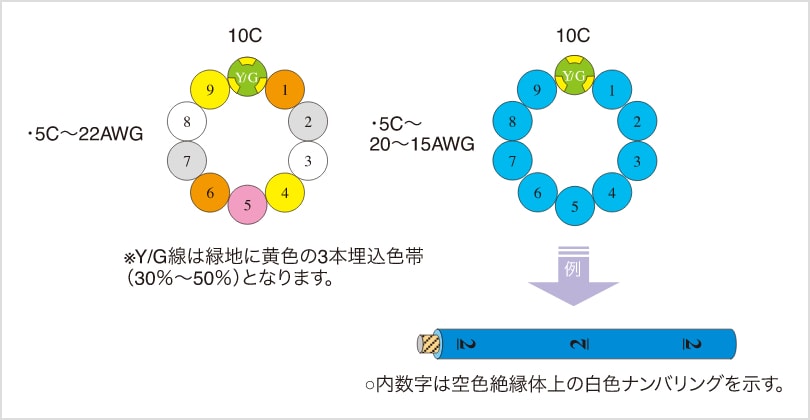

TBF/2517 300V

特徴

UL規格取得(AWM2517 300V 105℃) 耐油・耐熱・難燃(VW-1 , FT1)

SIZE

22AWG(0.3SQ)~15AWG(2SQ)

600V以下で使用する移動用電子機器電源用ケーブル

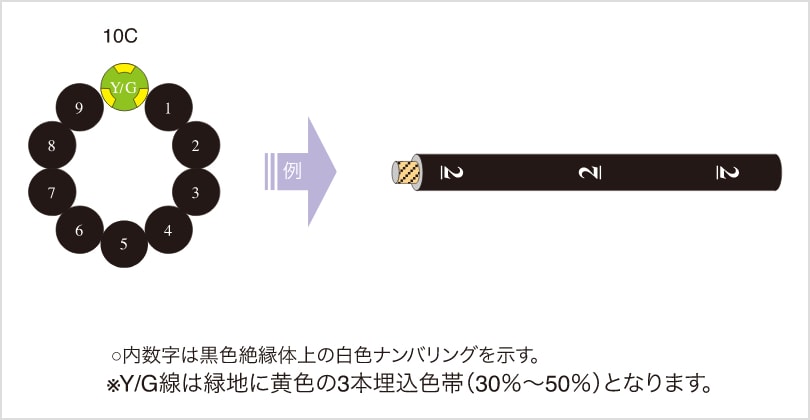

TBF/2501 600V

特徴

UL規格取得(AWM2517 300V 105℃) CEマーキング適合宣言製品
耐油・耐熱・難燃(VW-1 , FT1)

SIZE

19AWG(0.75SQ)~4AWG(21.4SQ)

TBFシリーズ耐屈曲性

  • 2C~8C
注)1
曲 げ
屈 曲 注)2 U字型折り返し 90゜
折り返し
捻 回 注)3
移動曲げ
直 線 曲 げ
A B B B C C D
  • 10C以上
注)1
曲 げ
屈 曲 注)2 U字型折り返し 90゜
折り返し
捻 回 注)3
移動曲げ
直 線 曲 げ
B B B C C C E
  • 注)1 ケーブル外径 20mm以上の場合はC、30mm以上の場合はDとなります。
  • 注)2 実力1000万回を確認。
  • 注)3 ケーブル外径 20mm以下の場合。
  • ※ ケーブルキャリア内での配線は、『移動距離』によりケーブルの寿命に影響がありますので、移動距離5m以上でご使用の場合は弊社営業担当までご相談ください。
試験回数: S=2000万回以上
A=1000万回以上
B=500万回以上
C=300万回以上
D=100万回以上
E=50万回以上

耐油・計装用ツイストペア

サンライトDX(NE) シールド無し

特 徴
UL規格取得(AWM2936 150V 80℃)
耐油・耐熱・難燃・柔軟
NOTE
ビニル絶縁/柔軟・耐油性ビニルシース採用で、高い柔軟性を有します。また外径が比較的細く仕上がっています。
SIZE
25AWG (0.2SQ) ~ 21AWG (0.5SQ)
用 途
工作機械の制御回路への配線や、耐油・耐環境性の要求される配線場所などに。
RS232C対応

サンライトSX(NE) シールド付

特 徴
UL規格取得(AWM2936 150V 80℃) 耐油・耐熱・難燃・柔軟
NOTE
編組シールド付。ビニル絶縁/柔軟・耐油性ビニルシース採用で、高い柔軟性を有します。また外径が比較的細く仕上がっています。
SIZE
25AWG (0.2SQ) ~ 21AWG (0.5SQ)
用 途
ノイズ性の要求される工作機械の制御回路への配線や、 耐油・耐環境性の要求される配線場所などに。
RS232C対応、ドレンワイヤ入

サンライトSX-E シールド付

特 徴
定格【100V未満 75℃】*・耐油・耐熱・難燃(VW-1相当)・柔軟
NOTE
編組シールド付。ポリエチレン絶縁採用で、電気特性が良好です。
SIZE
0.75SQ ~ 1.25SQ
用 途
耐ノイズ性が必要な工作機械の制御回路への配線や、耐油・耐環境性の要求される配線場所などに。
RS485,RS422,RS232C対応、ドレンワイヤ入

耐油・ソフトVCT・VCT-F

サンライト3DX・サンライト6DX・サンライト3SX・サンライト6SX

  • 優れた耐環境性能を有した多目的ケーブル。
  • 耐油、難燃、柔軟。
  • 屋外や油の付着するような場所にも使用可能。
  • 幅広いサイズを取り扱っています。
  • 3SX及び6SXには編組シールドを施してあります。

サンライト3DX

特 徴 定格【300V 60℃】*・耐油・難燃(VW-1相当)・柔軟
NOTE 耐油柔軟ケーブルとして豊富な実績あり。サイズも多彩にご用意しています。
SIZE 0.5SQ~2SQ
用 途 工作機械や、耐油・耐環境性の要求される配線場所などに。
※0.5sqは電気用品安全法<PS>E対象外です。

サンライト6DX

特 徴 定格【600V 60℃】*・耐油・難燃(VW-1相当)・柔軟
NOTE 耐油柔軟ケーブルとして豊富な実績あり。サイズも多彩にご用意しています。
SIZE 0.75SQ~38SQ
用 途 工作機械の配線や、耐油性の要求される配線場所などに。
※8c以上は電気用品安全法<PS>E対象外です。

サンライト3SX シールド付

特 徴 編組シールド付・定格【300V 60℃】*・耐油・難燃(VW-1相当)・柔軟
NOTE 定格300V*耐圧の編組シールド付ケーブルです。
SIZE 0.5SQ~1.25SQ
用 途 耐ノイズ性が必要な工作機械への配線などに。
※0.5sqは電気用品安全法<PS>E対象外です。

サンライト6SX シールド付

特 徴 編組シールド付・定格【600V 60℃】*・耐油・難燃(VW-1相当)・柔軟
NOTE 定格600V耐圧の編組シールド付ケーブルです。
SIZE 0.75SQ~38SQ
用 途 耐ノイズ性が必要な工作機械への配線などに。
※8c以上は電気用品安全法<PS>E対象外です。

商品紹介

DX(NE)・SX(NE)

UL規格取得(AWM2936 150V 80℃)耐油・難燃・ツイストペア<SX(NE)は編組シールド付>
※(NE) 2013年4月以降生産分のUL付与品について表記
※1P、3CはFT2対応

SX-E

定格100V未満・耐油・耐熱(75℃)・難燃・ツイストペア構造

3DX・3SX

300V未満耐油・耐熱・難燃・柔軟
<3SXは編組シールド付>

6DX・6SX

600V未満耐油・耐熱・難燃・柔軟
<6SXは編組シールド付>

品名チャート

サンライト
1
2
X

耐油・難燃・柔軟・耐熱・非移行など、耐環境性に優れており、既存の電線を超える高い耐環境性を表しています。 DX(NE)・サンライトシリーズは全てにXが付きます。

1
:耐圧(V)の頭文字 3=300V 6=600V
2
:固定・可動・シールド有無 D=固定配線シールド無し
S=固定配線シールド付き
X
:品名の”X”について Extra=超越したの意。
サンライトシリーズは『RoHS2』対応品でしょうか?

サンライトシリーズは、全てRoHS2指令で要求されている含有化学物質の規制に適応しております。
(※2018年1月以降生産品から『RoHS2』対応しております)

サンライト SX,DX,SX-Eについて、 『ペア』とは『ツイスト・ペア』の意味でしょうか?

製品カタログには「ツイスト・ペア」の表記はございませんが、構造表の線心数・対数に2P、3P等『P』と表示されているサイズが全てツイスト・ペアの構造となります。

「サンライト6DX LF」の屋外使用は可能でしょうか?

「サンライト6DX LF」は屋内での産業用機器等の配線用として、難燃性・耐油性・柔軟性等を付加したVCTケーブルとなります。
基本的に屋内での使用を想定しておりますので、屋外専用の送電線といった専用ケーブルと比べて紫外線等に対する耐性は劣ります。
(※一般のVCTケーブルと比較すると屋外で使用する特性は上位となりますが、メーカー保証外となります)

サンライトSX等のドレインワイヤーのSQサイズを教えて下さい。

サンライトSX等のドレインワイヤーサイズは、絶縁線心と同サイズとなります (0.2SQ=7/0.18 0.3SQ=12/0.18 0.5SQ=20/0.18)。

海水で使用可能な電線を探しています。
サンライトケーブルは、耐水・防水性は対応可能でしょうか?

海水に対する耐性は考慮しておりません。 一時的には問題ありませんが、配線施工の際には、直接海水に浸からないよう、電線管をご使用になるなどの保護をお願いいたします。

サンライトケーブルの寒冷使用可能温度を教えて下さい?
(一部冷凍庫(-25℃)の配線箇所もあります)

寒冷状況でのご使用可能温度範囲につきましては、ケーブルに被覆している樹脂が0℃付近から硬化する傾向にあるため、0℃以上でのご使用を推奨しております(※低温での硬化なので、常温に戻れば柔軟性は復元します)。
ただし物理的な変化であり、材料の劣化ではないため、特にケーブルに振動や動きを加えなければ約-20℃辺りまでは使用可能です(※電線規格等では特に下限温度範囲は規定されておらず、お客様での実機等での最終判断をお願いしております)。

サンライトケーブルの『IP65』の防水性はありますか?

『IP65』相当の防水性能はございます。 ただし、あくまでもシースが被覆されている箇所での防水性能となりますので、ケーブル端末からの粉塵や水の浸入は十分に考えられます。
配線・加工等を施す際には端末からの侵入を考慮し、配線していただきますようお願いいたします。

サンライトケーブルについて、REACH認可候補物質及びRoHS指令対象化学物質調査【「化学物質調査依頼」「化学物質非含有証明書」「認可対象候補物質リスト」「RoHS指令対象化学物質リスト」】等の対応は可能でしょうか?

RoHS証明書・SVHC144物質含有報告書・非含有証明書等の資料が提出可能です。
製造メーカーへ製品名・サイズ・心数等を指定し、資料を作成いたしますので、詳細情報のご提示の上ご依頼をお願いいたします(※なお、ご提出書類は製造メーカーの書式での提出にてお願いする場合がございますのでご理解くださいますようお願いいたします)。

サンライトケーブルのカタログに掲載されている以外のシース色・識別は製作可能でしょうか?

製造メーカー製品カタログ掲載品が標準仕様となります。製品カタログ掲載以外の製品(シース色・識別)については、受注製作でのご対応となります。
※受注製作の場合、製作ロット(数量)、製作リードタイムを元に別途ご相談させていただきます。
