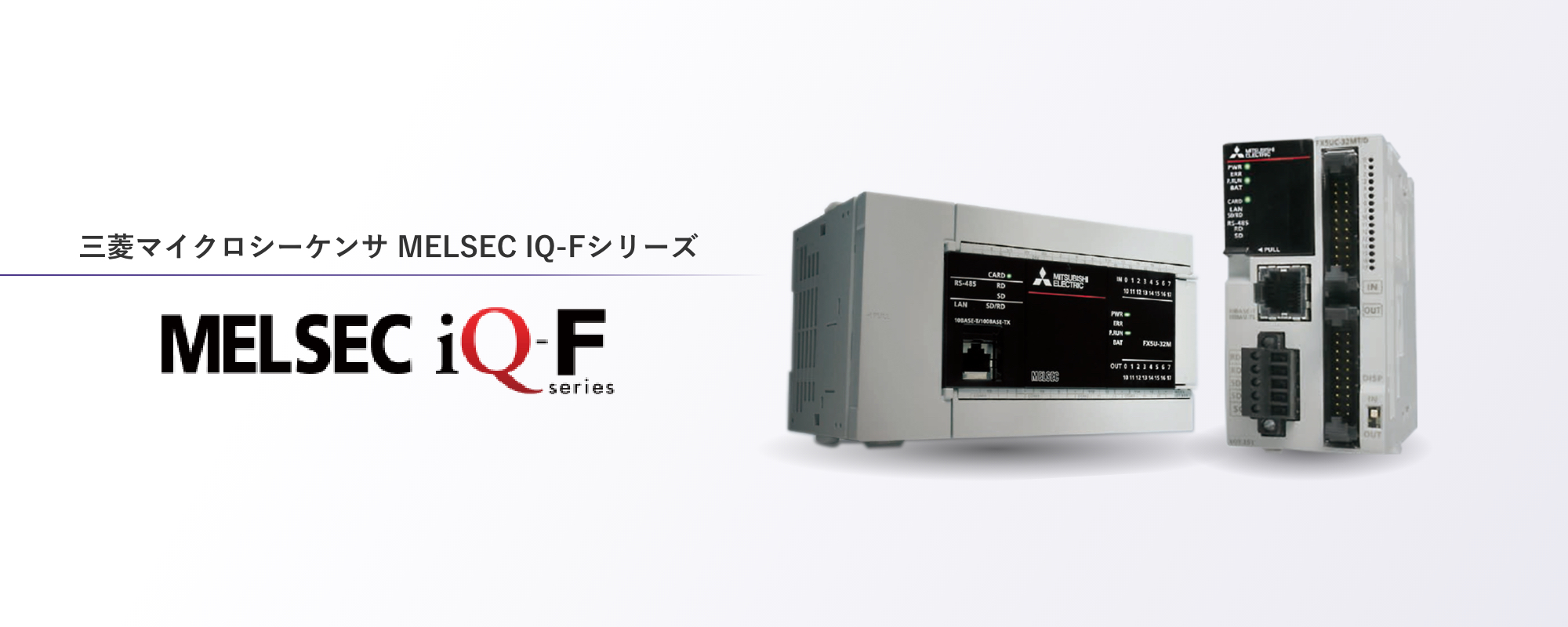

三菱マイクロシーケンサMELSEC-Fシリーズは、基本性能の向上、駆動機器との連携、プログラミング環境の改善をコンセプトに、MELSEC iQ-Fシリーズとして新たに生まれ変わりました。
スタンドアロンユースからネットワークを含むシステム提案まで、お客様の『一歩先ゆくものづくり』を強力に支援いたします。

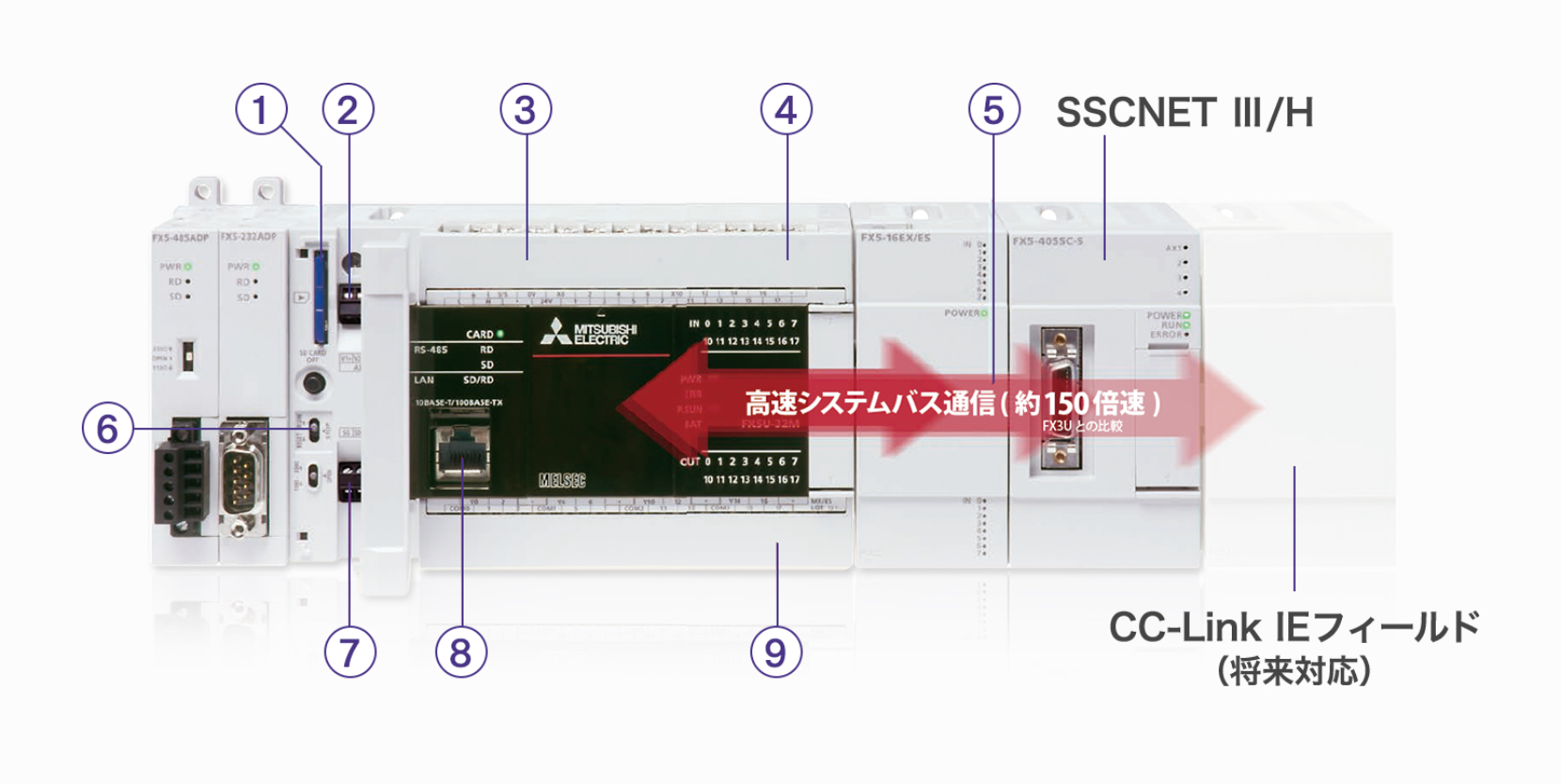

進化した内蔵機能

内蔵機能紹介用の写真

1
内蔵SDカードスロット

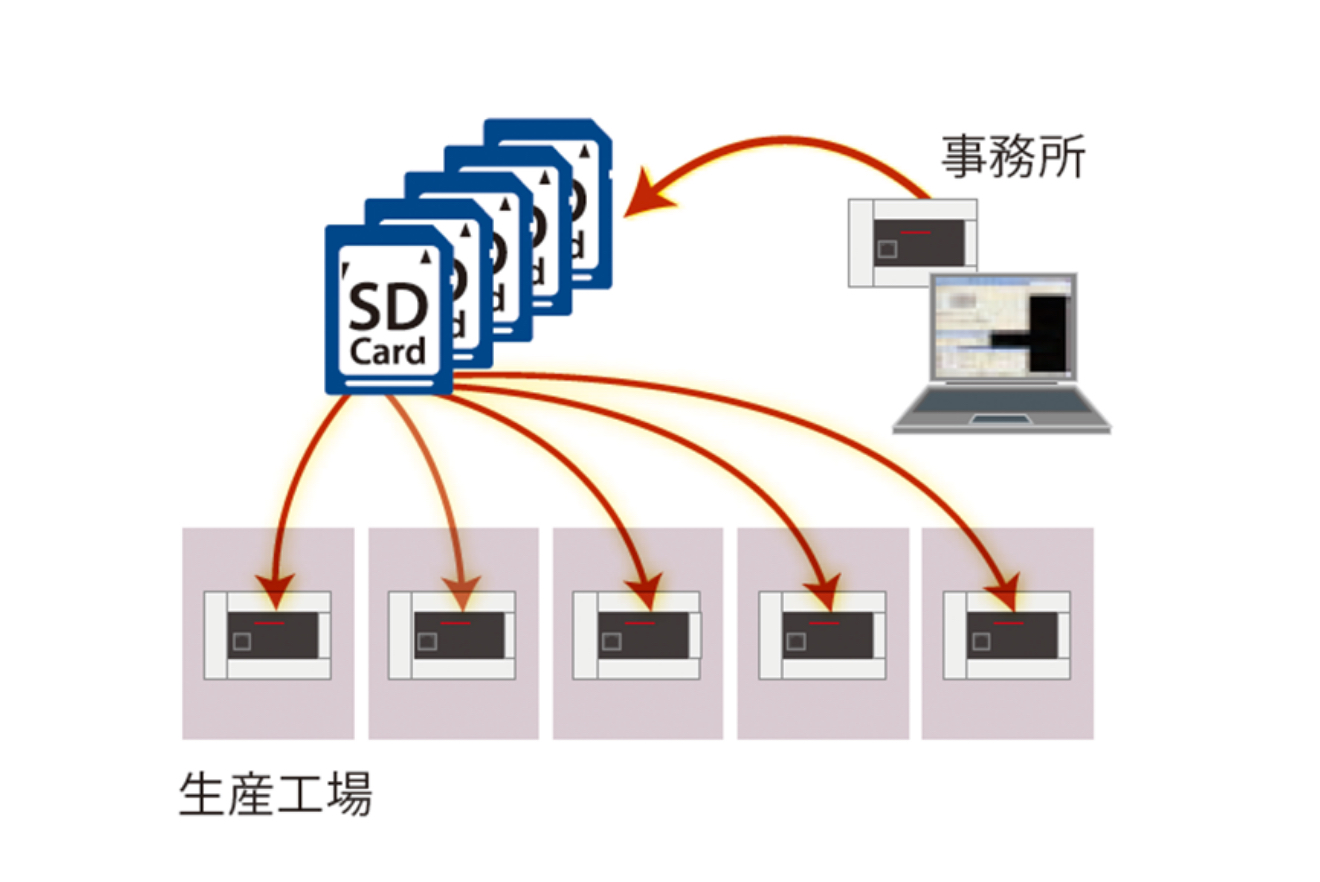

SDカードを使った装置の量産例

SDカードを使った装置の量産例のイメージ

プログラムのアップデートや装置の量産に便利なSDカードスロットを内蔵しています。またSDカードにはデータをロギングすることができ(将来対応)、装置の状態や生産状況などの解析に役立ちます。

2
内蔵アナログ入出力(警報出力付)

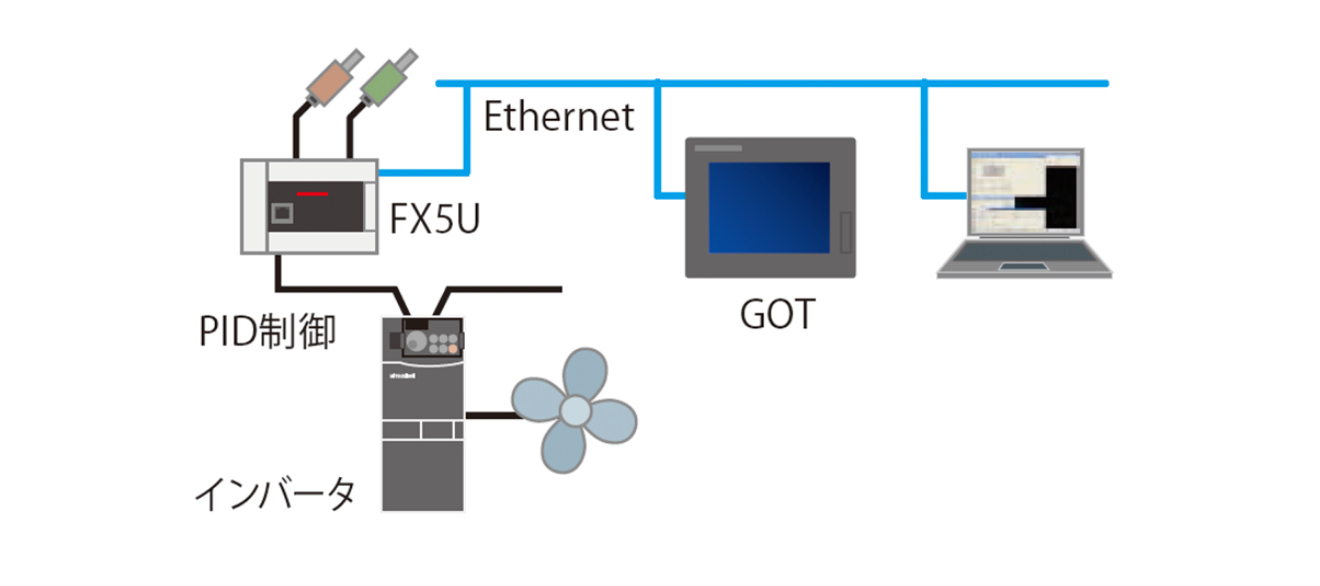

アナログ出力を使ったインバータ制御の例

アナログ出力を使ったインバータ制御のイメージ図

FX5Uには12bitの2chのアナログ入力と1chのアナログ出力を内蔵しました。
プログラム不要でパラメータの設定だけで使用することができます。
数値のシフトやスケーリング設定, 警報出力もパラメータで簡単に設定できます。

3
CPU性能

プログラム容量64ステップ、命令演算速度34ns、PC MIX値14.6命令/μs、定周期割込みプログラム最小1ms

MELSEC iQ-F の心臓部となるシーケンス実行エンジンは構造化プログラムや複数プログラムの実行, ST言語, FBなどに対応可能な新開発の実行エンジンを搭載しています。

4
セキュリティ

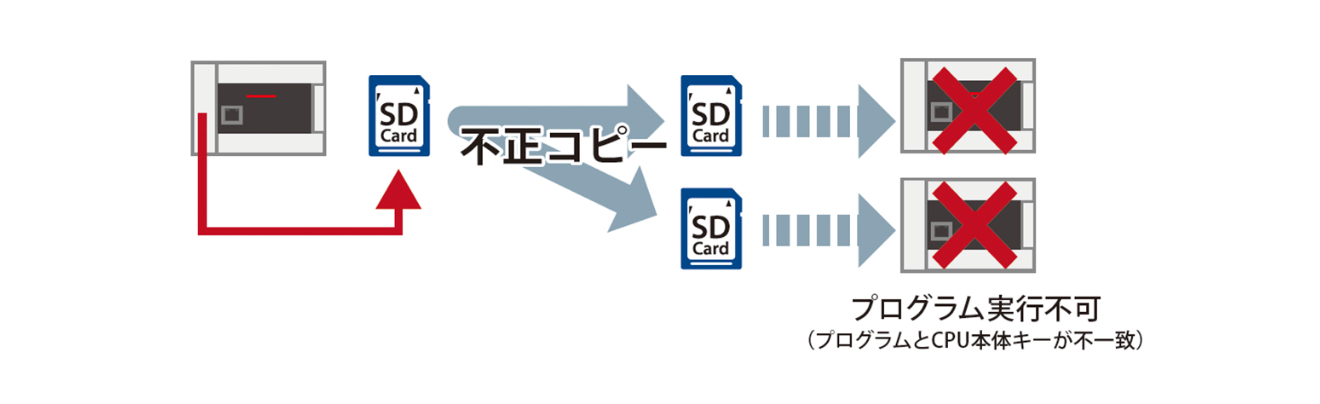

セキュリティキー機能の例

セキュリティキー機能の例のイメージ図

MELSEC iQ-Fは第三者からの不正アクセスによるデータの盗難、不正実行などをセキュリティ機能(ファイルパスワード, リモートパスワード, セキュリティキー)で防止します。

5
高速システムバス通信

MELSEC iQ-Fは高速なCPUとともに、1.5k ワード/ms(FX3U比で約150 倍)の高速システムバス通信を実現し、データ量の多いインテリジェント機能ユニットを使用する際にも、能力を最大限に発揮できます。

6
RUN/STOP/RESETスイッチ

RUN/STOPスイッチにRESET機能を搭載しました。
デバッグ時も主電源を落とさずに再起動ができるため効率的です。

7
内蔵RS-485ポート(MODBUS®機能付)

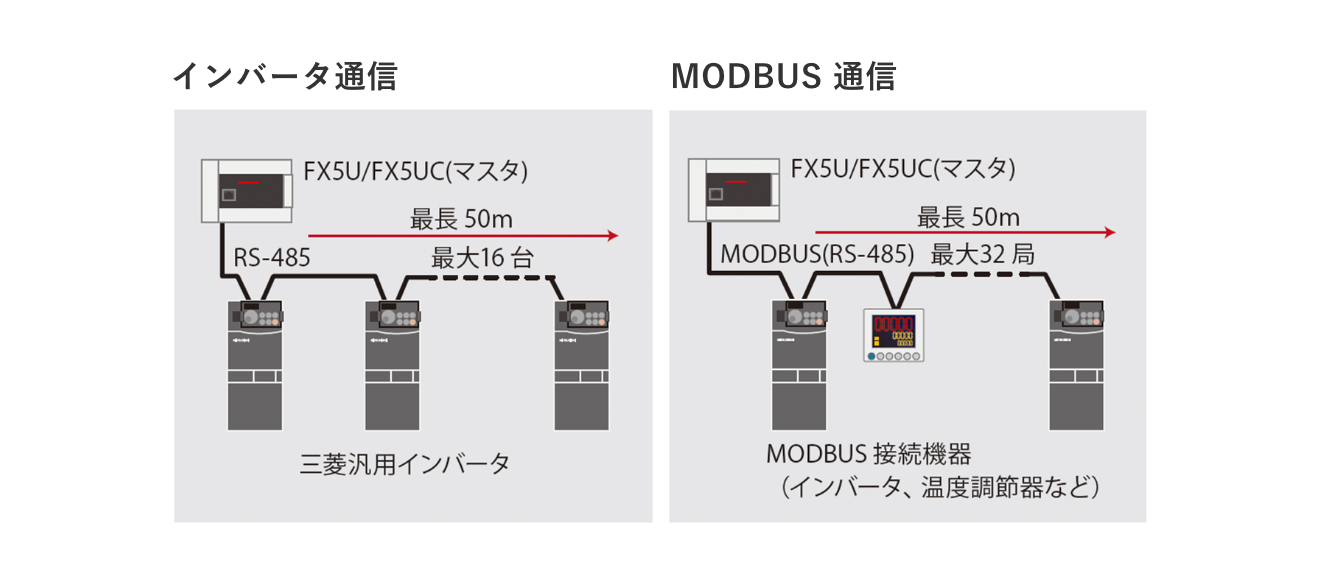

インバータ通信とMODBUS通信の図のイメージ

RS-485 通信ポートを内蔵し、三菱汎用インバータとの通信が最長50m、最大16台まで可能です(6 つの応用命令でコントロール可能)。またMODBUS機能にも対応しており、シーケンサやセンサ、温度調節器などの周辺機器と最大32台*まで接続することができます。
*:マスタを含む

8

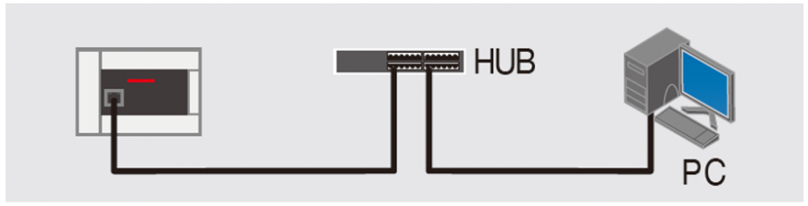

内蔵Ethernetポート

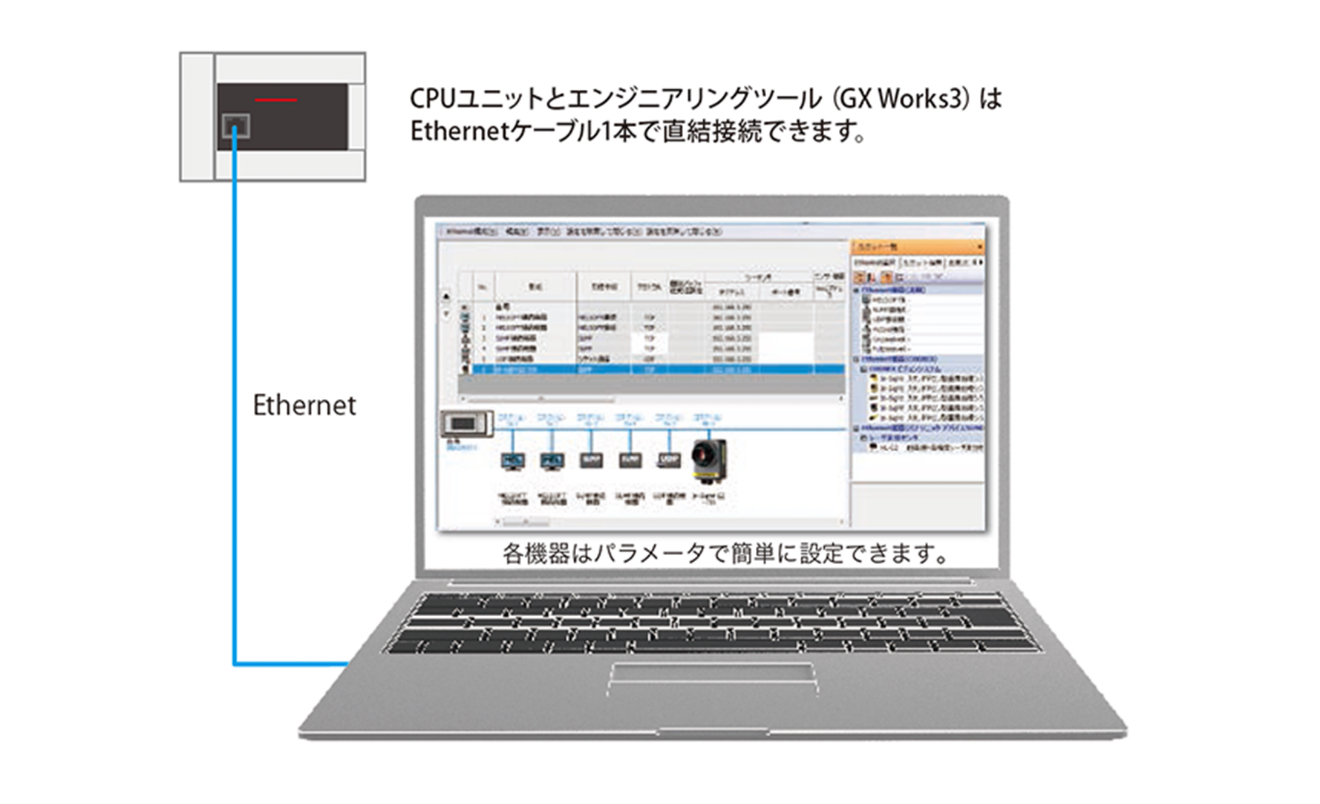

内蔵Ethernetポートのイメージ図

Ethernet通信ポートは、ネットワーク上で最大8コネクションの通信に対応し、多くのパソコンや機器との接続が可能です。また、リモートメンテナンスや上位機器とのシームレスなSLMP通信などにも対応できます。

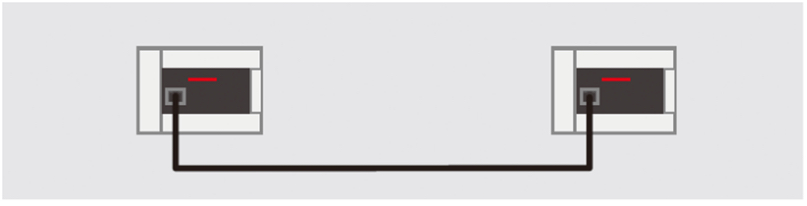

インバータ通信

インバータ通信のイメージ図

他のシーケンサと直接接続が可能です。

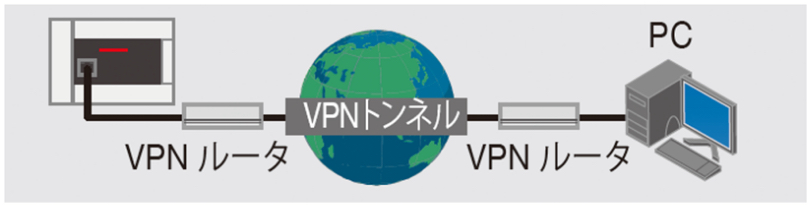

リモートメンテナンス

リモートメンテナンスのイメージ図

GX Works3をVPN 経由で接続し、プログラムの読出し/書込みができます。

SLMP通信

SLMP通信のイメージ図

パソコンからシーケンサのデバイスデータの読出し/書込みが可能です。

9
バッテリレスでメンテナンスフリー

プログラムはバッテリなしで保持可能で、時計データは大容量コンデンサにより10日間保持されます(使用状況により異なります)。

*:オプションバッテリ使用で時計データや, デバイスメモリの停電保持(ラッチ)が可能です。
