制御機器

CONTROL EQUIPMENT

こんなことでお困りではありませんか?

  • 盤をもっと小さくしたい
  • 盤内パーツの種類や在庫を減らしたい
  • 感電等の事故を防ぎたい

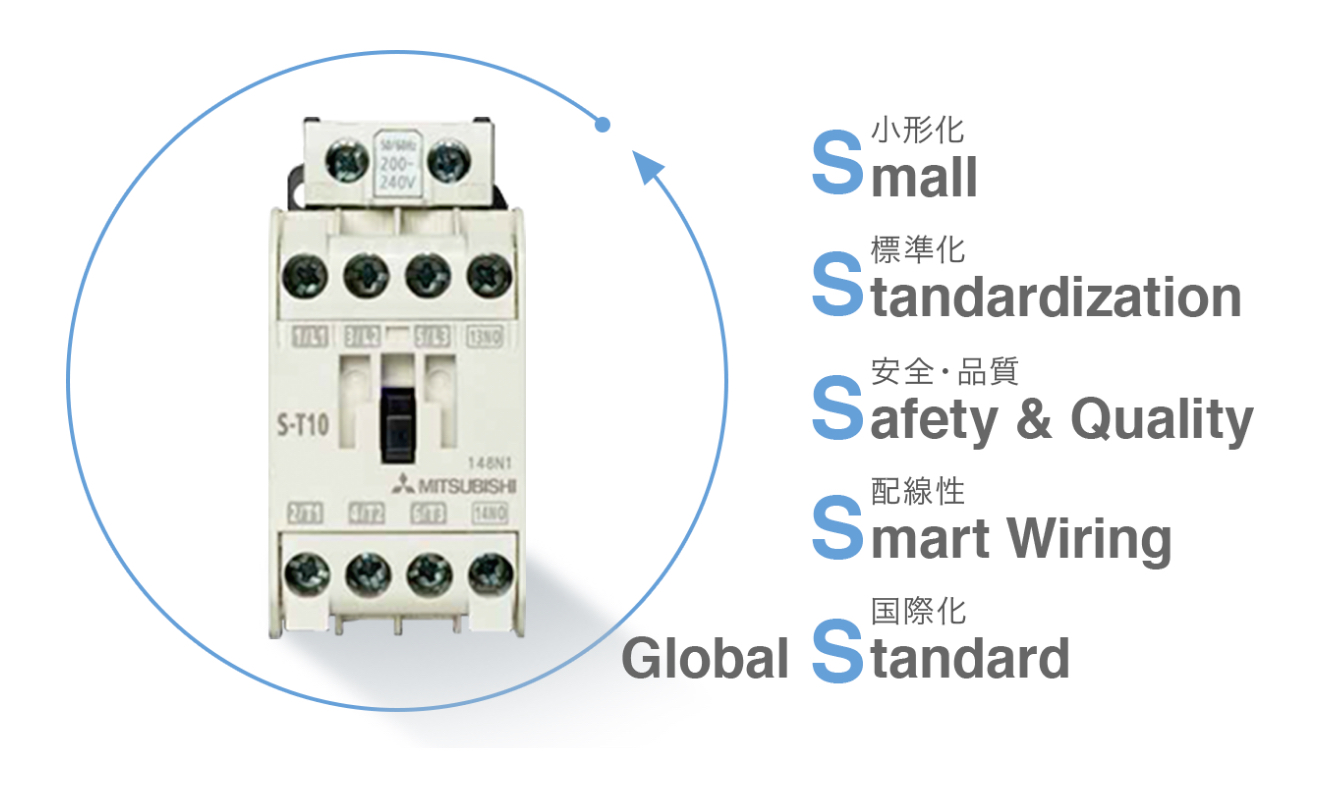

新形MS-Tシリーズで
お客様のお悩みを解決いたします。

1
小型化

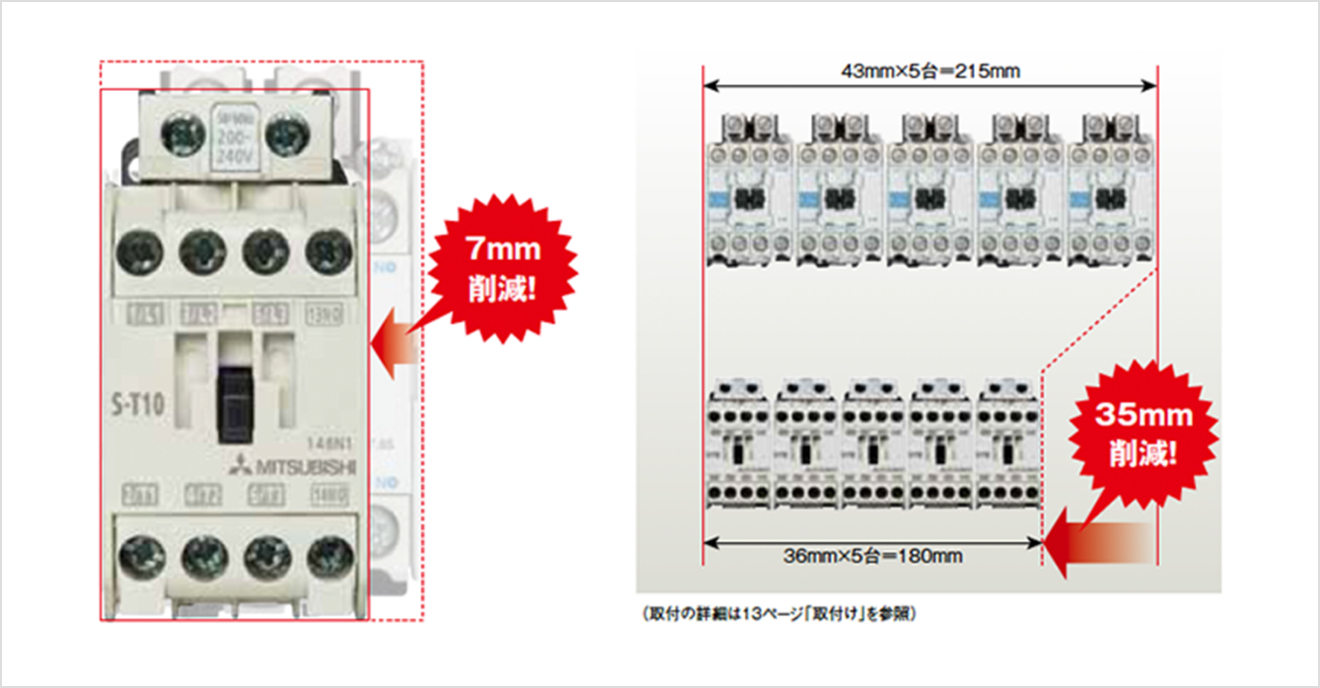

10Aフレーム機種で横幅寸法36mm!!

汎用電磁接触器では、業界最小横幅寸法※ を実現。
もちろん他の定格製品も小形化を実現し、お客様の盤の小形化に貢献します。

2
標準化

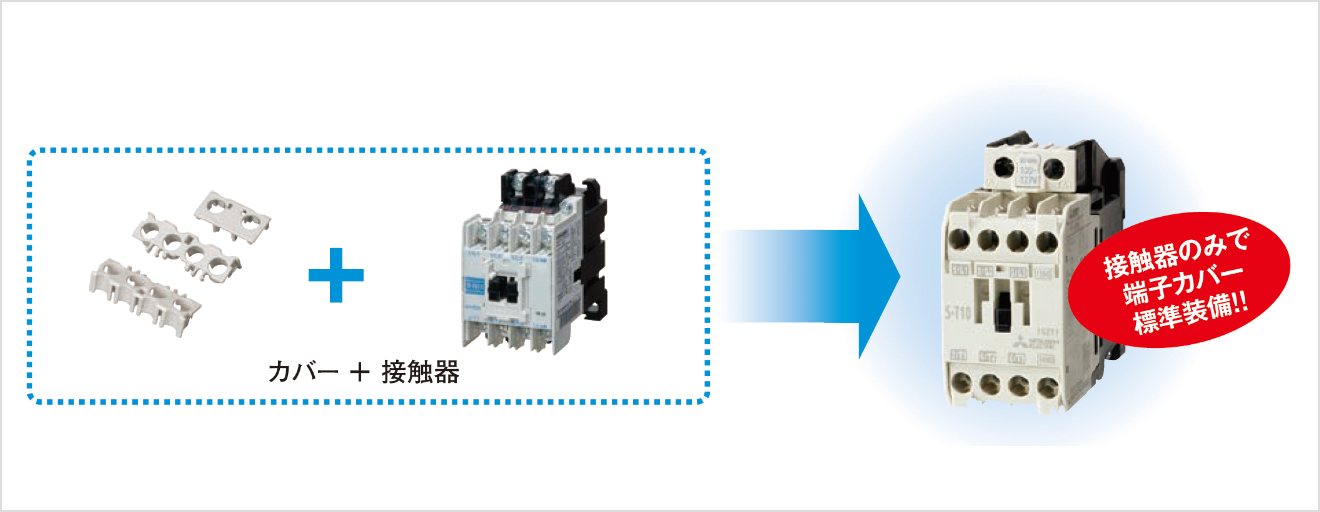

端子カバーを標準装備

端子カバーを標準装備することにより、盤内の安全性向上はもちろん、お客様の別形名の指定、オプションを手配する手間が削減されます。合わせて、補助接点ユニットカバーも標準装備!カバー在庫削減効果も得られます。

操作コイル定格の標準範囲拡大

旧シリーズでは、14種類あった操作コイル定格を7種類まで半減。適用電圧範囲を拡大させました。お客様の在庫削減はもちろんのこと、コイル製作種類集約により、短納期化を実現致します。

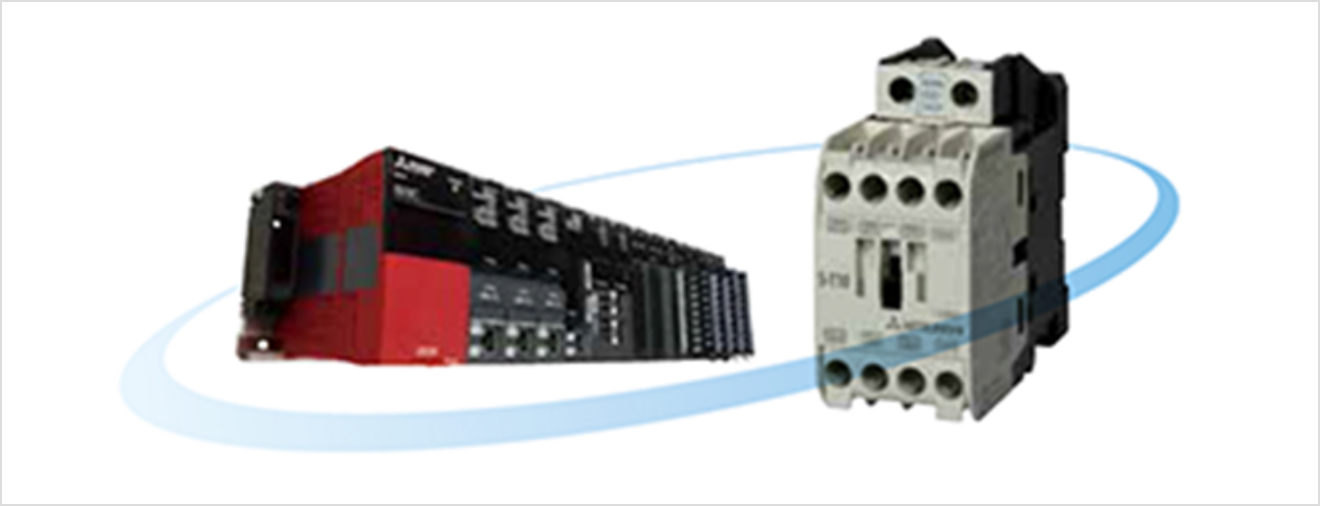

トランジスタ出力でダイレクト駆動

高効率有極電磁石の採用により,DC24V,0.1A定格の トランジスタ出力で全機種ダイクレクト駆動が可能に。(DC24Vコイル)

低消費電力

高効率有極電磁石の採用により,コイル消費電力の大幅な低減を実現。

3
安全・品質

電磁接触器はもちろん、サーマル、電磁継電器、補助接点ユニットのオプション等へも端子カバーを標準装備しましたので、DIN,VDE規格に準拠したフィンガープロテクション機能を持っており感電防止や保持・点検時の安全性が向上します。

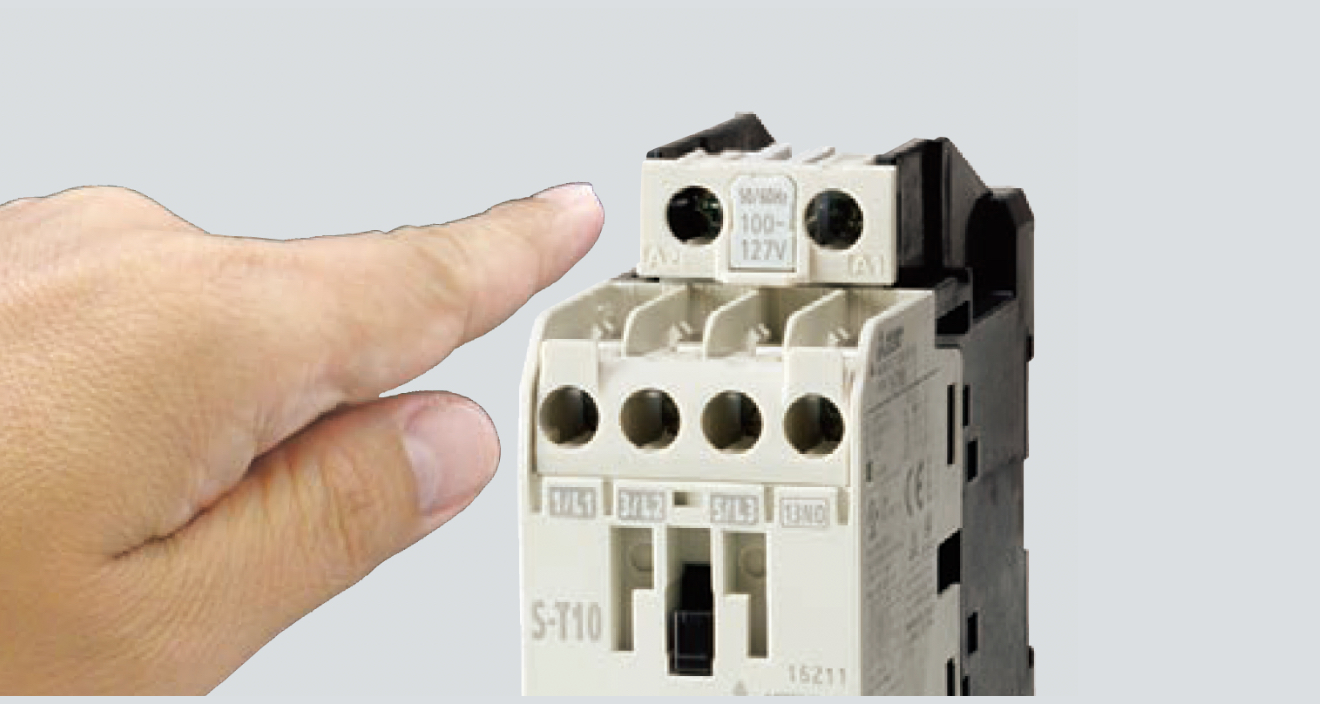

フィンガープロテクションについて

DIN EN 50274/VDE 0660 Teil 514による低圧電気設備・機器に対する作業者の安全、事故防止に関する規定により、充電部への接触保護を行うべき範囲を「フィンガーセーフ(指先の接触防止」と「バック オブハンドセーフ(手の甲の接触防止)」の2つに分け、基準を設けています。MS-Tシリーズの端子カバーは、この規定による要求を満足しています。

微小負荷へ対応

補助接点の定格電流・電圧にて20V3mAの微小負荷に対応することにより、シーケンサ等の低電圧小電流回路への適用が可能です。

4
配線性

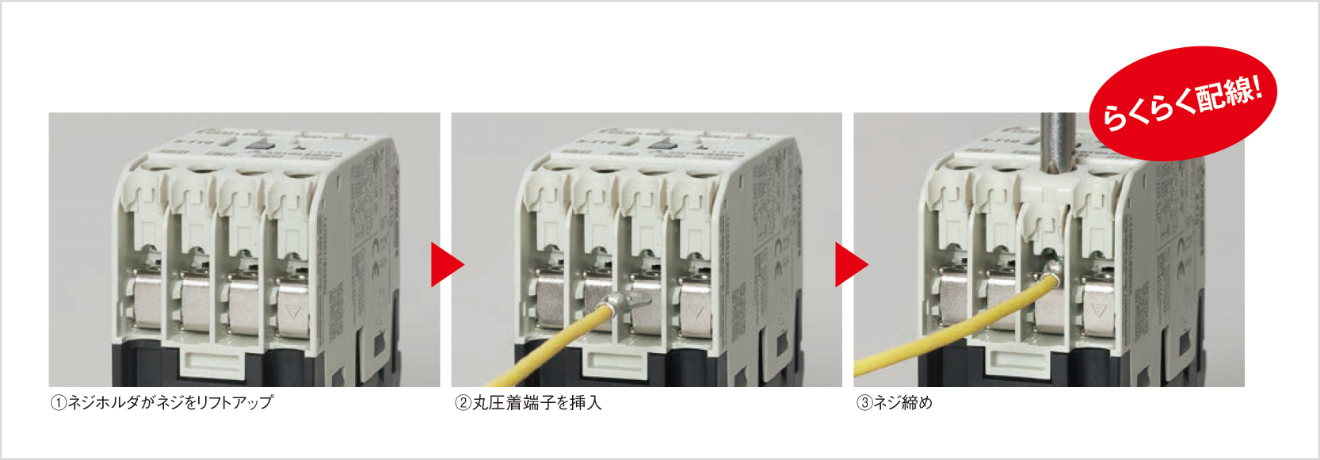

端子カバー・配線合理化端子により配線性を向上

端子カバー標準化により、端子カバーがガイドとなり、配線性を向上させました。また、オプションにて配線合理化端子品(形名:形式記号にBCを付加)をご用意。更なる配線性の向上にて、お客様の作業性・生産性の向上につながります。

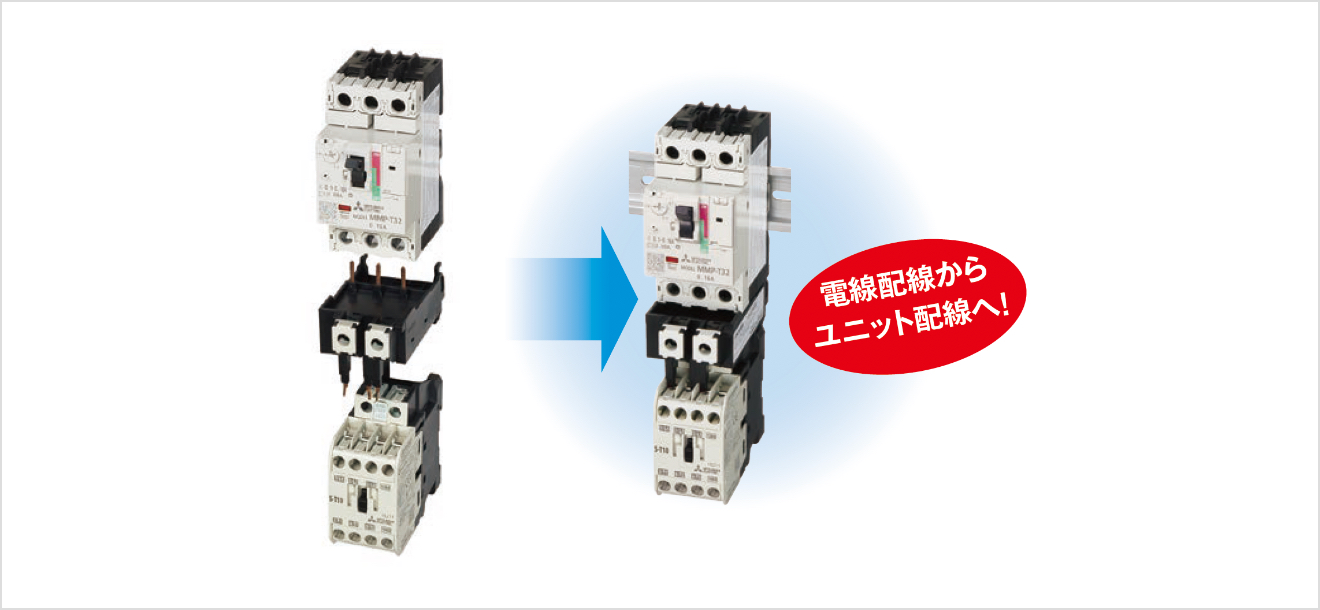

マニュアルモータスタータとオプション(接続導体ユニット)を
モータ分岐回路へ適用することで配線性向上

新形MS-Tシリーズは、マニュアルモータスタータとオプション(接続導体ユニット)を使用することで、配線性を向上させることが可能です。お客様の生産性向上に寄与いたします。

5
国際化

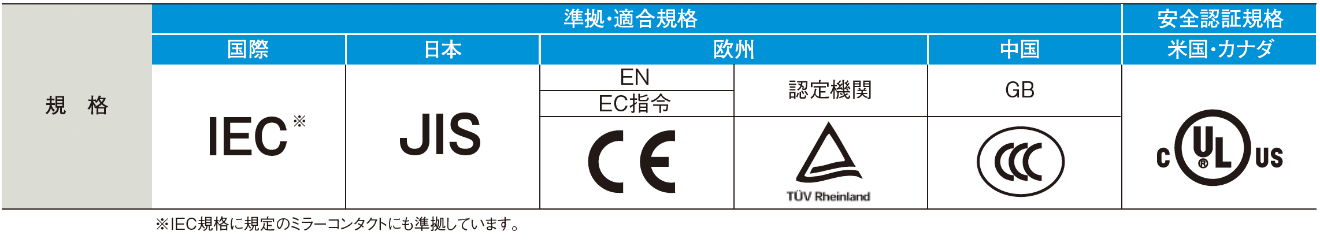

各国主要国際規格に対応

IEC、JIS、UL、CE、CCC等各国主要規格はもちろんのこと、船舶規格、各国規格も取得予定です。お客様の海外でのビジネス拡大に貢献いたします。

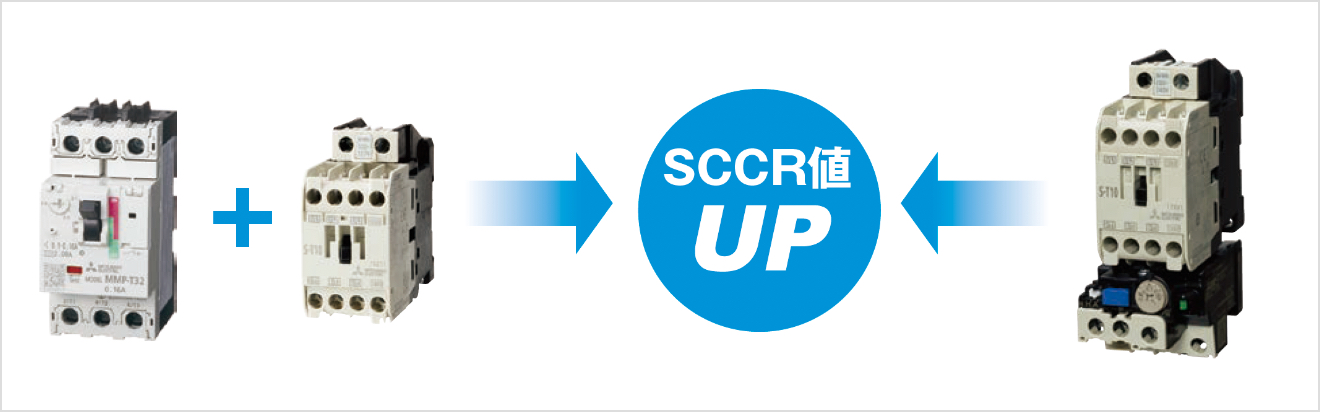

マニュアルモータスタータとの組み合わせでSCCR値をより高く

MMP-TシリーズとS-Tを組み合わせて使うことにより、ULの短絡電流定格であるSCCRの値を拡大することが可能になります。お客様の北米案件もしっかりサポートさせて頂きます。
