FAケーブル

FA CABLE
FAケーブルの黒船来襲!BELDEN

BELDEN製(米国発老舗メーカー)
FAケーブルは、UL・CE規格認証ケーブルです。
切断対応可能です。お気軽にご相談ください。

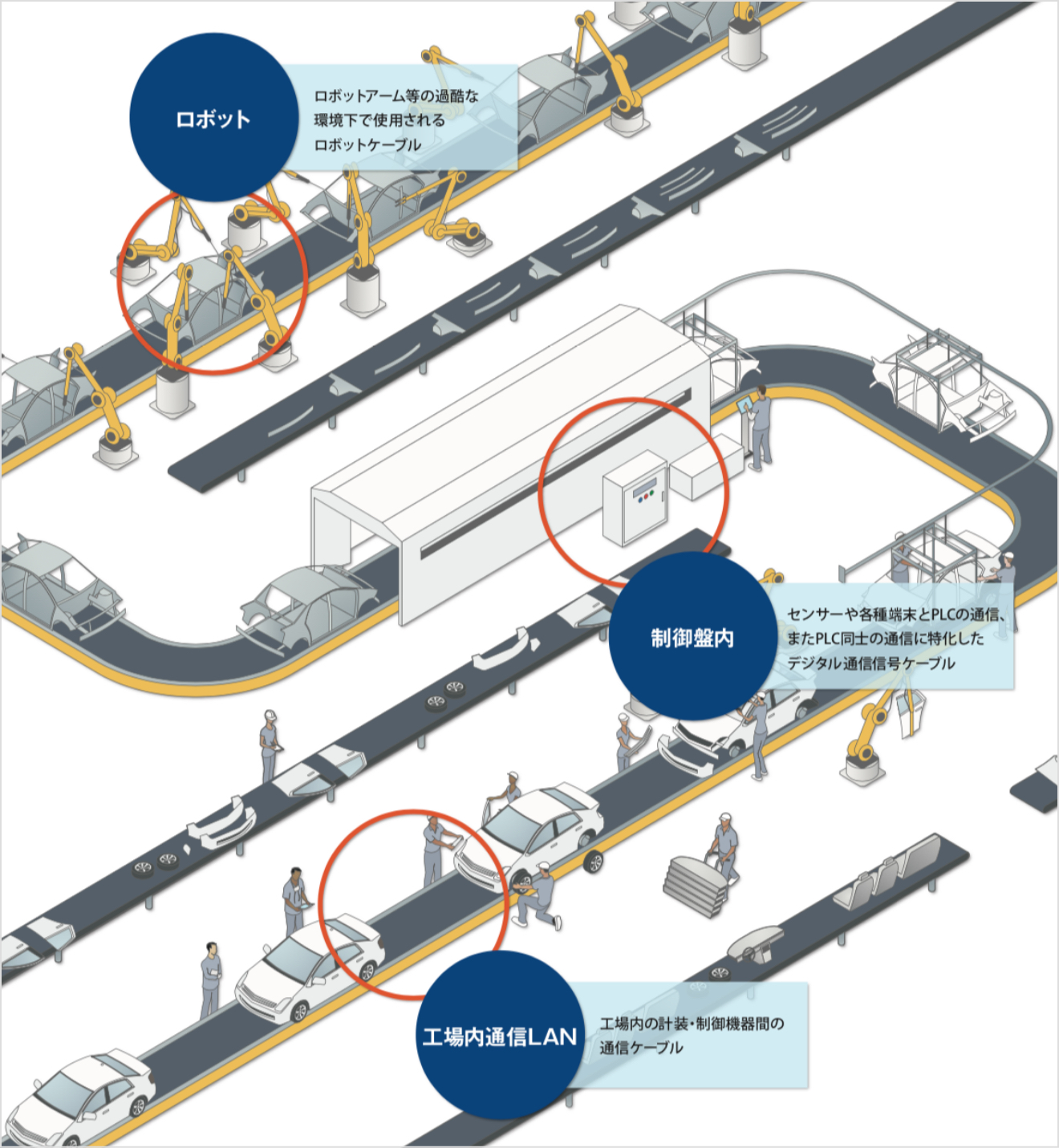

BELDEN FAケーブルの使用場所のイメージ図

FA用固定ケーブル

BEL-FIX2501/BEL-FIX2501SBシリーズのイメージ写真

BEL-FIX2501/
BEL-FIX2501SBシリーズ


詳しく見る

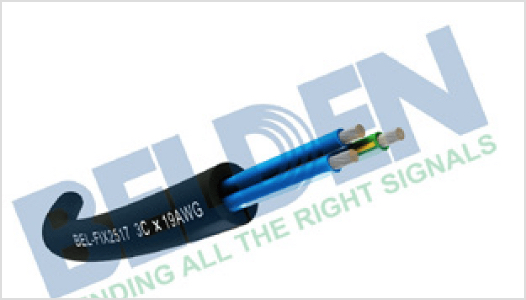

BEL-FIX2517/BEL-FIX2517SBシリーズのイメージ写真

BEL-FIX2517/
BEL-FIX2517SBシリーズ


詳しく見る

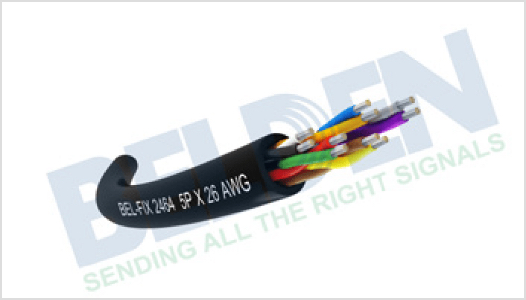

BEL-FIX2464/BEL-FIX2464SBシリーズのイメージ写真

BEL-FIX2464/
BEL-FIX2464SBシリーズ


詳しく見る

FA用ロボットケーブル

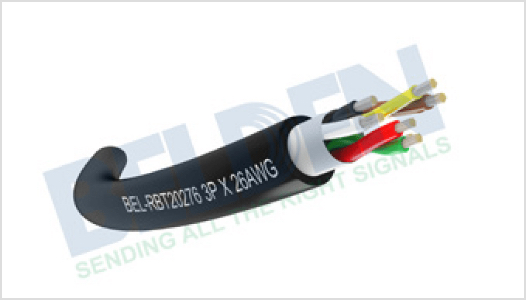

BEL‐RBT20276/BEL‐RBT20276SBシリーズのイメージ写真

BEL‐RBT20276/
BEL‐RBT20276SBシリーズ


詳しく見る
BEL-FIX2517/BEL-FIX2517SBシリーズのイメージ写真

BEL-RBT2517/
2517SBシリーズ


詳しく見る
BEL‐RBT20276/BEL‐RBT20276SBシリーズのイメージ写真

BEL-RBT2586/
2586SBシリーズ


詳しく見る

BEL-FIX2501/BEL-FIX2501SB

FA用固定ケーブル <600V>

BEL-FIX2501

BEL-FIX2501のイメージ写真

BEL-FIX2501SB

BEL-FIX2501SBのイメージ写真

規格

適合規格 UL 758 CSA C22.2 No.210 UL 1277 UL 1063
形式記号 UL AWM Style 2501 cUL AWM l/ll A/B UL TC-ER UL MTW
定格電圧 600V 600V 600V 600V
定格温度 105℃ 105℃ 90℃ dry / 75℃ wet 90℃ dry / 60℃ wet
難燃性
(フレームレーティング)
VW-1 FT1 FT4 VW-1

特徴

  • FA向け固定用定格600Vケーブル
  • UL、ULリステッド、CEに対応
  • 耐油、耐熱、難燃
  • 柔軟
  • 耐ノイズ(BEL-FIX2501SB)

構造及び性能

導線材料 すずめっき銅然り線
絶縁素材と色 PVC(ポリ塩化ビニール)、色は識別テープを用いる。
ジャケット/シース材料 UL1581に準拠したPVC(ポリ塩化ビニール)
ジャケット/シース色 黒(艶消し)
シールド材と種類 すずめっき銅、編組シールド
難燃性 VW-1、FT1、FT4
耐油性 DIN EN 50290-2-22(TM54) 70℃/4時間
UL 1277 Oil Res.l & Oil Res. II (Oil type:IRM 902)
定格電圧(U0/U) 600V
試験電圧 2000V
その他 特性 紫外線耐性、耐薬品性、ROHS、REACH&CE指令

BEL-FIX2517/BEL-FIX2517SB

FA用固定ケーブル <300V>

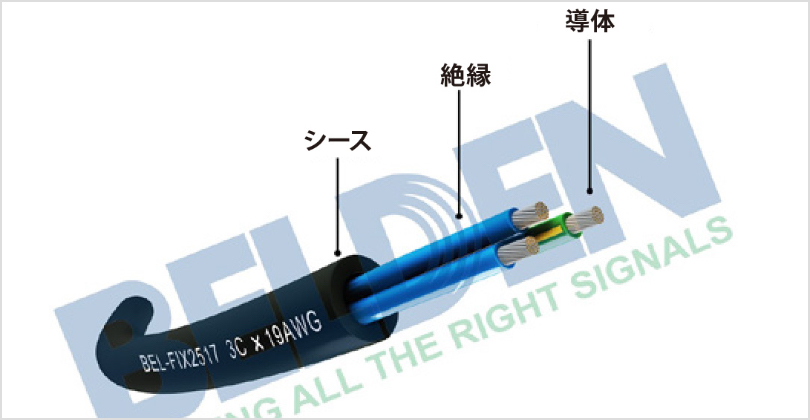

BEL-FIX2517

BEL-FIX2517のイメージ写真

BEL-FIX2517SB

BEL-FIX2517SBのイメージ写真

規格

適合規格 UL 758 CSA C22.2 No.210 UL 13
形式記号 UL AWM Style 2517 cUL AWM l/ll A/B UL CL3
定格電圧 300V 300V 300V
定格温度 105℃ 105℃ 105℃
難燃性
(フレームレーティング)
VW-1 FT1 UL1685VTFT

特徴

  • FA向け固定用定格300Vケーブル
  • UL、ULリステッド、CEに対応
  • 耐油、耐熱、難燃
  • 柔軟
  • 耐ノイズ(BEL-FIX2517SB)

構造及び性能

導線材料 すずめっき銅然り線
絶縁素材と色 SR-PVC(セミリジットポリ塩化ビニル)、色は識別テーブルを用いる。
ジャケット/シース材料 UL1581に準拠したPVC(ポリ塩化ビニール)
ジャケット/シース色 黒(艶消し)
シールド材と種類 すずめっき銅、編組シールド
難燃性 VW-1、FT1、UL1685 VYFT
耐油性 DIN EN 50290-2-22(TM54) 70℃/4時間
定格電圧(U0/U) 300V
試験電圧 2000V
その他 特性 紫外線耐性、耐薬品性、ROHS、REACH&CE指令

BEL-FIX2464/BEL-FIX2464SB

FA用固定ケーブル <300V>

BEL-FIX2464

BEL-FIX2464のイメージ写真

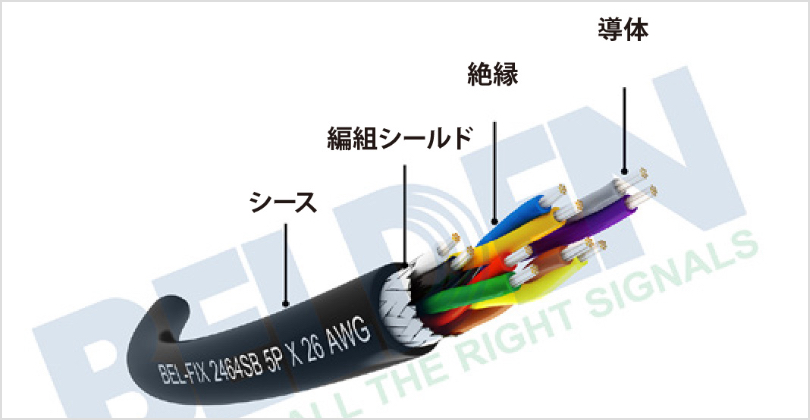

BEL-FIX2464SB

BEL-FIX2464SBのイメージ写真

規格

適合規格 UL 758 CSA C22.2 No.210 UL 444
形式記号 UL AWM Style 2464 cUL AWM l/ll A/B UL CMG
定格電圧 300V 300V 300V
定格温度 80℃ 80℃ 80℃
難燃性
(フレームレーティング)
VW-1 FT1 FT4

特徴

  • FA向け固定用制御、信号ケーブル
  • UL、ULリステッド、CEに対応
  • 耐油、耐熱、難燃
  • 柔軟
  • 耐ノイズ(BEL-FIX2464SB)

構造及び性能

導線材料 すずめっき銅然り線
絶縁素材と色 SR-PVC(セミリジットポリ塩化ビニル)、色は識別テーブルを用いる。
ジャケット/シース材料 UL1581に準拠したPVC(ポリ塩化ビニール)
ジャケット/シース色 黒(艶消し)
シールド材と種類 すずめっき銅、編組シールド
難燃性 VW-1、FT1、FT4
耐油性 DIN EN 50290-2-22(TM54) 70℃/4時間
定格電圧(U0/U) 300V
試験電圧 2000V
その他 特性 紫外線耐性、耐薬品性、ROHS、REACH&CE指令

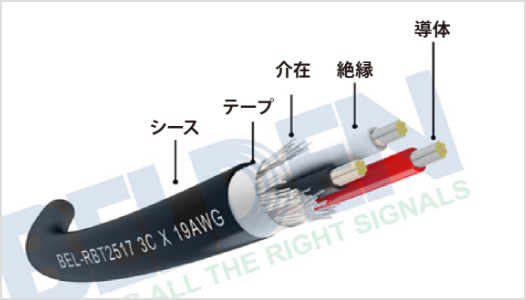

BEL-RBT2517/2517SB

FA用ロボットケーブル <300V>

BEL-RBT2517

BEL-FIX2517のイメージ写真

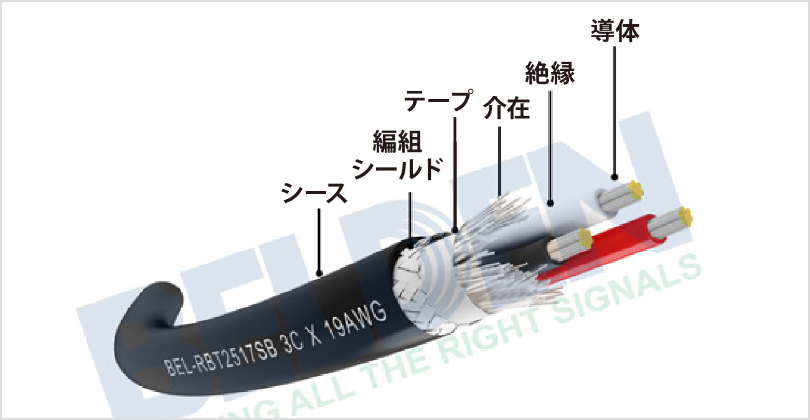

BEL-RBT2517SB

BEL-FIX2517SBのイメージ写真

規格

適合規格 UL 758 CSA C22.2 No.210 UL 13
形式記号 UL Type CL3 UL AWM Style 251 cUL AWM I/II A/B
定格電圧 300V 300V 300V
定格温度 105℃ 105℃ 105℃
難燃性
(フレームレーティング)
FT4 VW-1 FT1

特徴

  • FA向け屈曲用定格300Vケーブル
  • 絶縁にETFEを採用しており、ケーブルベア、捻回、左右屈曲に対応
  • ケーブルベア試験、180度及び360度捻回試験、左右屈曲試験実施済み
  • UL、ULリステッド、CEに対応
  • 耐油、耐熱、難燃
  • 柔軟
  • 耐ノイズ(BEL-RBT2517SB)

構造及び性能

導線材料 すずめっき銅撚線
絶縁素材と色 ETFE (フッ素樹脂), 色は識別テーブルを用いる。
編組シールド すずめっき銅
シース UL1581に準拠したPVC (ポリ塩化ビニル)
シース色 黒 (艶消し)
難燃性 VW -1, FT1, FT4, EN 60332 60332-1-2,FT4
耐油性 IRM 902, 120°Cx18時間、伸長 & 張力 ≧60% (オリジナルの値)
IRM 903, 120°Cx18時間、伸長 & 張力 ≧60% (オリジナルの値)
定格電圧 (AC) 300V
屈曲試験 ± 90º 曲げ試験、ケーブルベア試験、念回試験/180⁰及び、360⁰
試験電圧 2000/1分
その他特性 外線耐性、耐薬品性、ROHS, REACH & CE指令

BEL-RBT20276/BEL-RBT20276SB

FA用ロボットケーブル <30V>

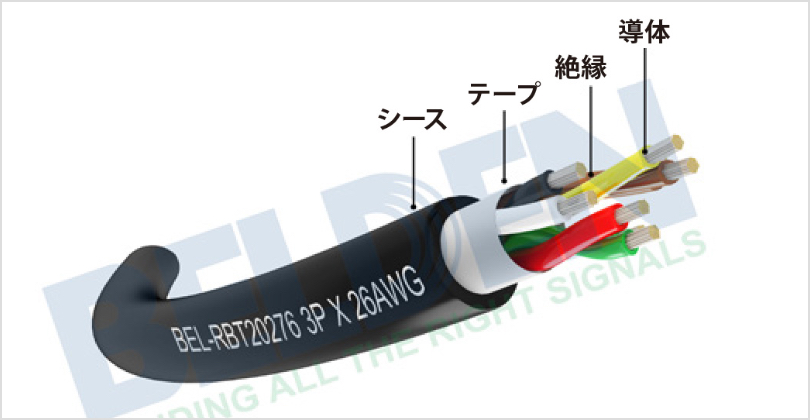

BEL‐RBT20276

BEL‐RBT20276のイメージ写真

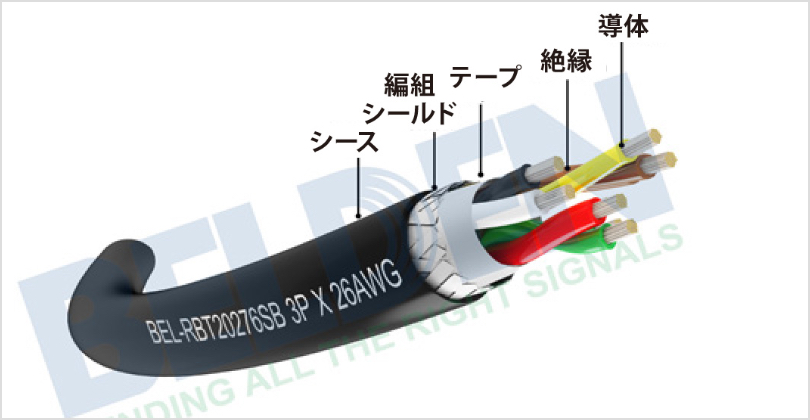

BEL‐RBT20276SB

BEL‐RBT20276SBのイメージ写真

規格

適合規格 UL 758 CSA C22.2 No.210
形式記号 UL AWM Style 20276 cUL AWM l/ll A/B
定格電圧 30V 30V
定格温度 80℃ 80℃
難燃性
(フレームレーティング)
VW-1 FT1

特徴

  • FA向け屈曲用定格制御、信号ケーブル
  • 業界トップクラスの細さ
  • 絶縁にETFEを採用しており、ケーブルベア、捻回、左右屈曲に対応
  • ケーブルベア試験、180度及び360度捻回試験、左右屈曲試験実施済み
  • UL、CEに対応
  • 耐油、耐熱、難燃
  • 柔軟
  • 耐ノイズ(BEL-RBT20276SB)

構造及び性能

導線材料 すずめっき銅然り線
絶縁色 ETFE(フッ素樹脂)、色は識別テーブルを用いる。
編組シールド すずめっき銅
シース UL1581二準拠したPVC(ポリ塩化ビニル)
シース色 ブラック(艶消し)
難燃性 VW-1、FT1、EN 60332-1-2
耐油性 IRM 902、120℃x18時間、伸長&張力≧60%(オリジナルの値から)
IRM 903、120℃x18時間、伸長&張力≧60%(オリジナルの値から)
定格電圧(AC) 30V
屈曲試験 ±90°曲げ試験、ケーブルベア試験、捻回試験/180°及び、360°
試験電圧 500V/1min
その他 特性 紫外線耐性、耐薬品性、ROHS、REACH&CE指令

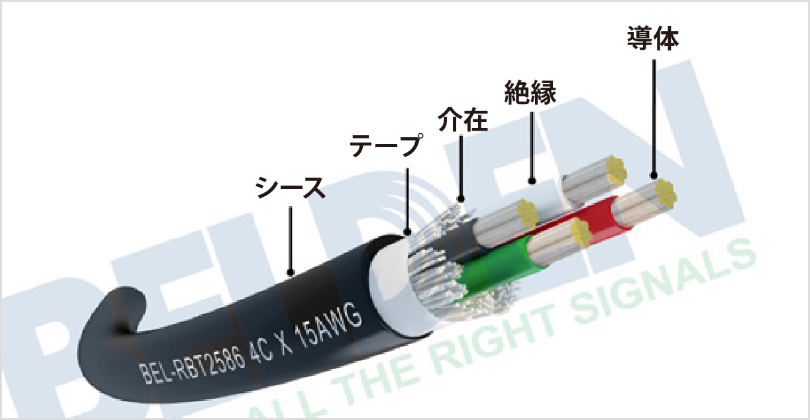

BEL-RBT2586/2586SB

FA用ロボットケーブル <600V>

BEL-RBT2586

BEL-RBT2586のイメージ写真

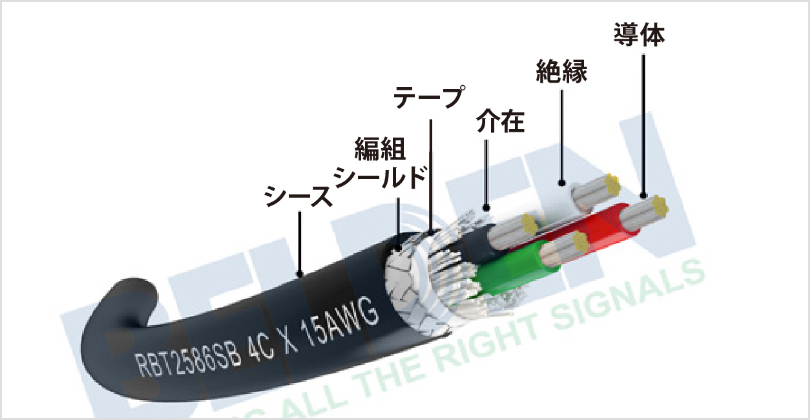

BEL-RBT2586SB

BEL-RBT2586SBのイメージ写真

規格

適合規格 UL 13 UL 758 CSA C22.2 No.210
形式記号 UL Type CL3 UL AWM Style 2586 cUL AWM I/II A/B
定格電圧 300V 600V 600V
定格温度 105℃ 105℃ 105℃
難燃性
(フレームレーティング)
FT4 VW-1 FT1

特徴

  • FA向け屈曲用定格600Vケーブル
  • 絶縁にETFEを採用しており、ケーブルベア、捻回、左右屈曲に対応
  • ケーブルベア試験、180度及び360度捻回試験、左右屈曲試験実施済み
  • UL、ULリステッド、CEに対応
  • 耐油、耐熱、難燃
  • 柔軟
  • 耐ノイズ(BEL-RBT2586SB)

構造及び性能

導線材料 すずめっき銅撚線
絶縁色 ETFE (フッ素樹脂)、色は識別テーブルを用いる。
編組シールド すずめっき銅
シース UL1581に準拠したPVC (ポリ塩化ビニル)
シース色 黒 (艶消し)
難燃性 VW-1、 FT1、 FT4、 EN 60332 60332-1-2
耐油性 IRM 902, 120℃x18時間、伸長 & 張力 ≧60% (オリジナルの値)
IRM 903, 120℃x18時間、伸長 & 張力 ≧60% (オリジナルの値)
定格電圧(AV) 600V
屈曲試験 ± 90º 曲げ試験、ケーブルベア試験、捻回試験/ 180⁰及び、360⁰
試験電圧 2000/1分
その他 特性 紫外線耐性、耐薬品性、 ROHS, REACH & CE指令
