BELDEN(ベルデン) CC-Link IE 用ネットワークケーブル

CC-Link IE TSNCC-Link IE Field 対応

IEF-FIX 固定部用

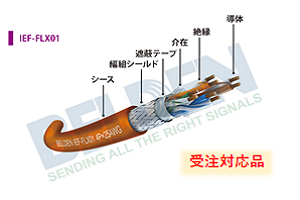

IEF-FLX 固定部用(撚り線導体)
IEF-MOV 可動部用
※UL444(CM)/UL20276/CE 対応 CC-Link協会認定品

IEF-FIX01.png IEF-FLX01.png IEF-MOV01.png


絶縁:FEP 導体:銅合金 を採用しており、抜群の耐屈曲性能。

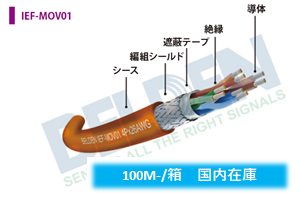

高い屈曲性が要求される過酷な可動環境に「IEF-MOV01」をおススメします!!!
FEP(ふっ素樹脂)絶縁なので、耐屈曲/耐震に自信があります。もちろん耐油/耐熱です。

サンプル提供致します。営業担当者までご相談下さい!


【 IEF-MOV01 性能試験データ 】

±90°左右屈曲試験

ケーブルベア試験 垂直±180°捻回試験 水平±90°捻回試験
試験内容



参考動画

↑ クリック

条件 屈曲速度:30回-/分
曲げ半径:40mm
移動距離:350mm
摺動速度:70回-/分
曲げ半径:38mm
捻回速度:30回-/分
サンプル長:300mm
捻回速度:30回-/分
サンプル長:300mm
試験結果 2,000万回 2,000万回 1,200万回突破
試験継続中!
1,000万回突破
試験継続中!

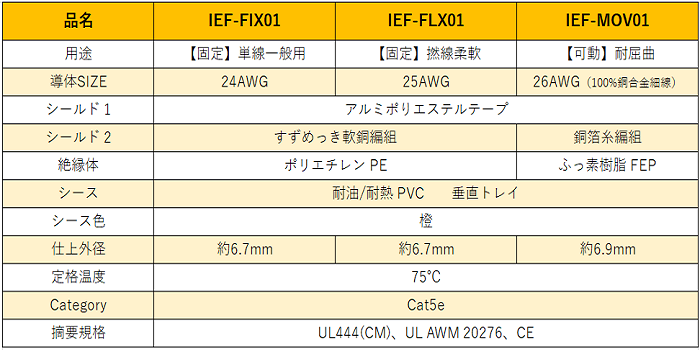

【 構造表 】


コネクタ加工は「REV Connect シリーズ」がおススメです。
ケーブルと同じBELDEN(ベルデン)製。簡単施工で大好評です。



コネ.png只今、とってもお得なキャンペーン実施中です!!!
詳細はこちらをご確認下さい。  クリック
施工手順を漫画で解説 ⇒
クリック

日本・アジア発世界標準のオープンフィールドネットワーク
CC-Link(CCリンク) ケーブルもBELDENにお任せください。
詳細ページ ⇒ クリック


総合カタログダウンロードは以下ボタンよりお求め頂けます。



光昭株式会社はCC-Link協会パートナー会員です。
